Спецтехника для внутренних работ: что выбрать в стесненных условиях (разбор параметров и характеристик)

Вы когда-нибудь пытались затащить автокран в торговый центр? Или завести дизельный погрузчик в подземный паркинг? Если да — вы знаете, что такое головная боль. Внутренние работы на стройке жилого комплекса и в действующем ТЦ — это две разные вселенные. И техника для них нужна разная.

Нередко на стройке может быть главным — протиснуться между конструкциями и не задеть перекрытия. Причем выхлоп часто не принципиален, хотя и здесь бывают нюансы. Например, в закрытый ангар дизель уже не загонишь. Нужен электропривод.

А теперь представьте действующий объект. Торговый центр, склад, офис, больница. Здесь вам не простят ни выхлопа, ни царапины на полу, ни лишнего шума. И обычный грузовой лифт выдерживает максимум 2–3 тонны, ширина проема до полутора метров. Все, что шире или тяжелее, просто не попадет на этаж.

Стандартная техника для открытых площадок (автокран, манипулятор или автовышка) здесь бессильны. Таким машинам нужно пространство для разворота, а его просто нет.

В этой статье разберем, какая техника реально работает в стесненных условиях. На стройках и внутри действующих зданий. По каким параметрам выбирать, и на что смотреть, чтобы не получить сюрпризов на объекте.

Какие задачи решает техника для ограниченного пространства

В стесненных условиях работа строится по другой логике. Не «нужен кран — берем кран», а сначала отвечаем на вопросы. Какие проходы? Какая высота потолков? Какая нагрузка на перекрытия? Условия диктуют выбор, а задача подбирается под них.

Подъем и подача строительных материалов и грузов

Как выгрузить паллеты с блоками, перевезти трубы и поднять оборудование на этаж, если вокруг стены, материалы и низкий потолок?

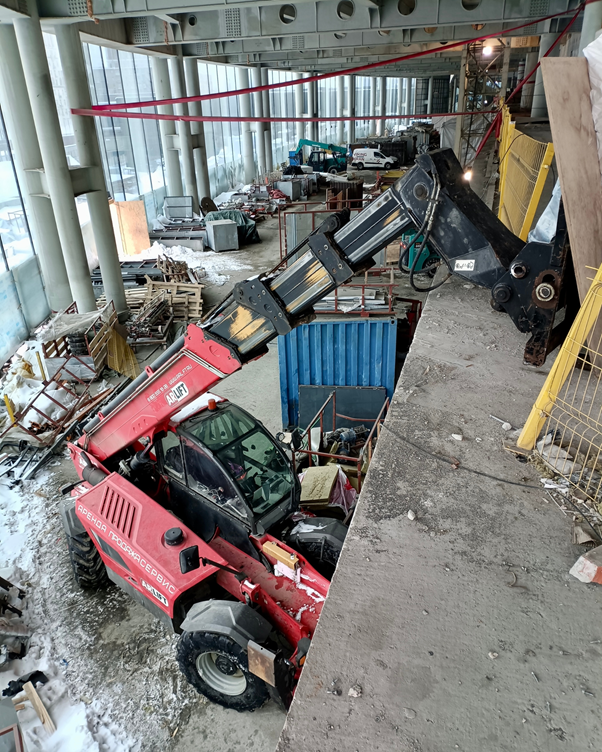

На один такой московский объект отправили телескопический погрузчик (телехендлер) H1840. Его особенность — способ передвижения. Не только вперед-назад, но и боком (крабовый ход) — вдоль стены, между штабелями, к точке выгрузки — без разворота и без перекладывания груза. Клиренс 0,42 м позволяет идти там, где обычная техника уже цепляет днищем. Грузоподъемность 4 т и горизонтальный вылет 13,1 м в итоге закрыли весь объем работ, для которого в других условиях понадобилось бы несколько разных машин.

Монтаж в зонах, куда не зайти обычным краном

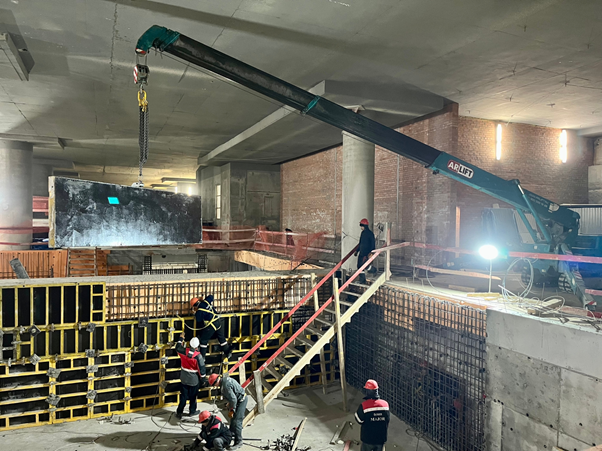

Большая реконструкция Олимпийского — сложная стройка. Перекрытия низкие, везде конструкции, проходы узкие. Крупная техника не проходила по габаритам. Манипулятор и автокран работали на внешней на объект, но до рабочей зоны не добрались — физически не смогли развернуться.

Задачу передали мини-кранами MC-405 и SPT499. Они работали на малых углах стрелы (5–20°), при которых допустимая нагрузка на крюк резко падает.

Комментарий эксперта компании ARLIFT по аренде и продаже спецтехники:
При углах стрелы 5–20° работаешь фактически на пределе. Машина справляется, но цена ошибки здесь максимальна. Поэтому на подобных объектах мы всегда ставим опытного оператора, который сопоставляет диаграммы нагрузки из каталога с реальной картиной на объекте.

Монтаж нестандартных элементов в интерьере

Музей современного искусства в Алматы — международный проект, в котором участвовали команды, работавшие с Центром Помпиду и Музеем Гуггенхайма. Условия — действующая стройка, ограниченное пространство для маневров, каждый метр на счету. Атриум требовал особой точности.

Остекление атриума и установку панорамных стеклопакетов закрыла связка мини-крана с вакуумными захватами ARLIFTER моделей GS-500 и GS-850. Они удерживают стекло на двухконтурной вакуумной системе, разворачивают груз на 360° и наклоняют до 90–180°, поэтому стекло заходит в проем под нужным углом без перезахвата.

Комментарий эксперта компании ARLIFT по аренде и продаже спецтехники:

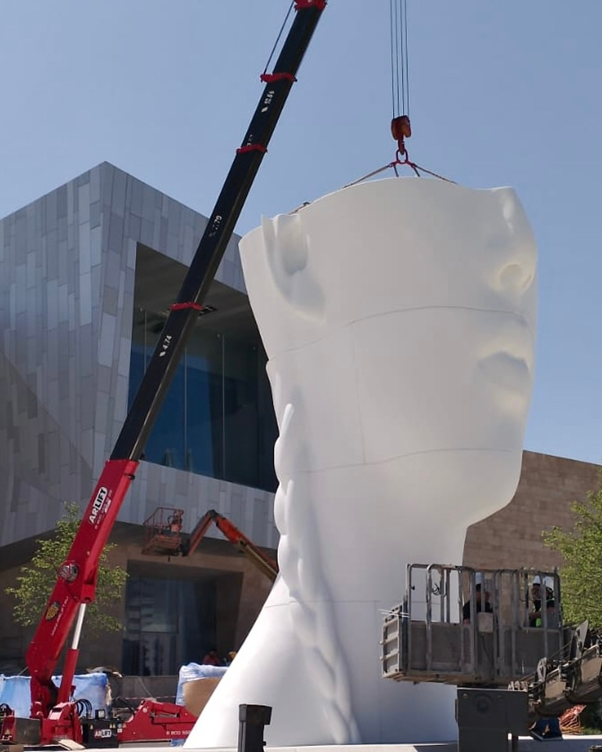

На этом объекте мы решали не только остекление. 12-метровую скульптуру «Надэс» собрали как пазл из тяжелых деталей мини-краном, работали в перчатках, потому что белоснежная поверхность не прощает следов. Еще был фонтан нестандартной конструкции. Кран работал с неполной установкой аутригеров, а координаты точек сборки уточняли с дронов вместе с голландскими инженерами.

Мобильность и транспортабельность техники

На многоэтажных объектах — торговые центры, бизнес-центры, жилые комплексы — обычно забывает о простой детали — как техника вообще попадет на этаж? Лестница исключена, остается грузовой лифт, подача техники по воздуху или работа с земли на вылете.

Стандартный грузовой лифт выдерживает 2–3 т и имеет ширину проема около 1,2–1,5 м. Электрические ножничные подъемники AS0607 и GTJZ0608S под эти параметры проходят — ширина 0,76 м, вес 1 526–1 580 кг. Они заезжают в лифт самостоятельно, поднимаются на этаж и сразу готовы к работе.

Когда лифта нет или техника не проходит по габаритам, используем мини-краны с подходящими параметрами. Например, JF545CDH-2 с рабочей высотой 32 метра и вылетом 30 — хватит, чтобы добраться до 10–12 этажа. Он поднимает до 15,5 тонн, этого достаточно практически для любого оборудования.

Основные типы техники для работы в стесненных условиях

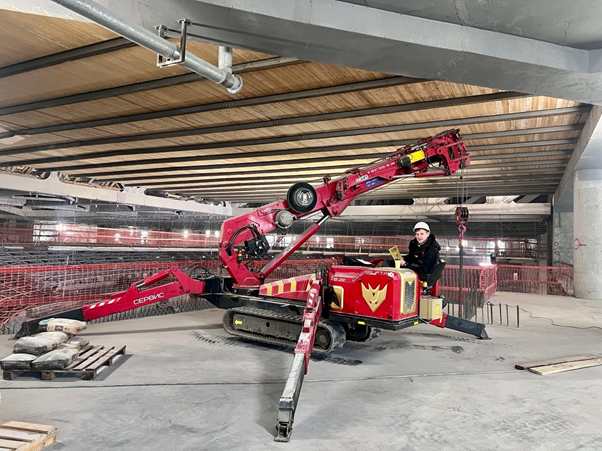

Мини-краны (спайдер-вышки)

Компактные габариты скрывают серьезные возможности. Например, модели в арендном парке ARLIFT поднимают от 1 до 15,5 тонн. При этом они проходят там, где автокран не сможет: атриумы, внутренние дворы, цеха, перекрытия.

Универсальность — еще одна сильная сторона. На улице работает от дизеля, внутри здания — от сети 380 В. Управление с пульта позволяет оператору находиться в безопасной точке и видеть зону монтажа под нужным углом. На стрелу ставят дополнительное оборудование: гусек, вакуумный манипулятор, люльку или граббер.

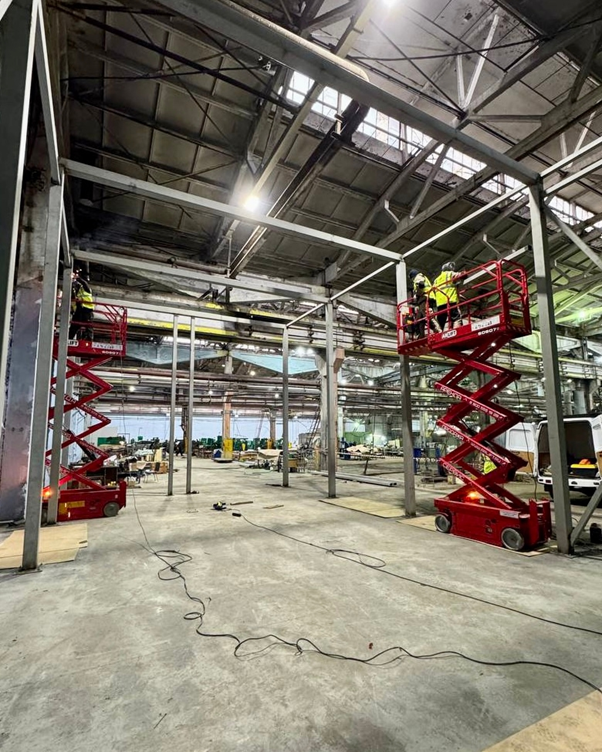

Ножничные электрические подъемники

Ножничный подъемник закрывает типовые высотные работы внутри здания и заменяют строительные леса. Вместо того, чтобы тратить время на их сборку, разборку и перестановку, самоходная машина сама подъезжает к месту работ. Поднимает людей и инструмент под потолок, обеспечивая устойчивую площадку для монтажа освещения, вентиляции, спринклеров и других инженерных систем.

Электрические модели серий AS и GTJZ работают от аккумуляторов, не дают выхлопа и не требуют протягивать кабели по объекту. Выдвижная секция платформы позволяет «дотянуться» над препятствием, не переставляя машину.

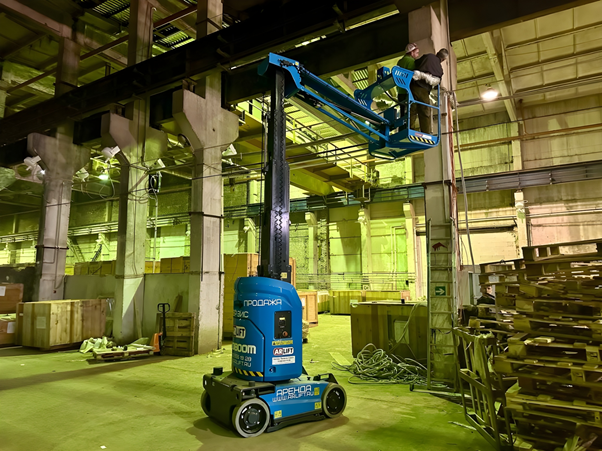

Мачтовые подъемники

Мачтовый подъемник используют там, где по ширине ножничный уже не проходит, а высота стеллажей и оборудования уходит за обычные 10–12 м. Это решение для складов, производственных помещений, а также для офисов, школ, ТЦ и больниц.

Коленчатые и телескопические подъемники

Коленчатый подъемник нужен, когда до рабочей зоны нельзя дотянуться по прямой — мешают оборудование, балки, козырьки, балконы. Благодаря шарнирной конструкции он огибает препятствия и подводит корзину с оператором точно к зоне монтажа.

Телескопические подъемники выдвигают стрелу по прямой — секции выезжают одна из другой. Траекторию под углом не меняют, зато дают максимальную устойчивость при большом вылете. Их выбирают для внутренних помещений, когда нужно подать человека на большую высоту и расстояние вперед без перестановки машины.

Стеклороботы и вакуумные захваты

Стеклоробот — это компактная самоходная машина с вакуумными присосками. Она захватывает стеклопакеты и гладкие панели, удерживает их, поднимает, разворачивает и монтирует в проем. Модели Winlet 575 и Cowest WSR‑800LA проходят в узкие проемы и работают от аккумуляторов.

Вакуумные захваты ARLIFTER чаще всего работают в связке с краном. Они оснащены двухконтурной вакуумной системой. Груз держат две отдельные группы, каждая со своим насосом и датчиками. Если один контур потеряет давление, второй продолжает удерживать груз.

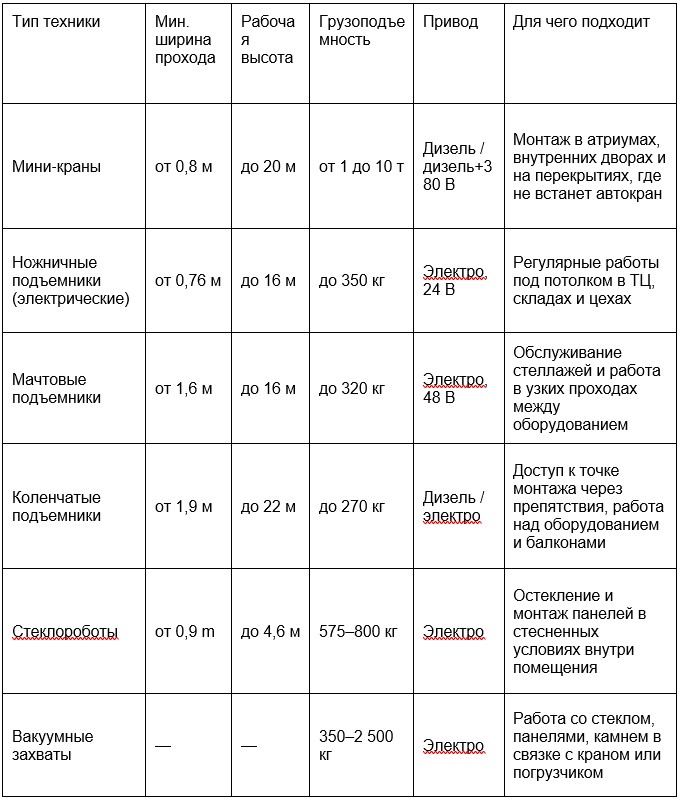

Сравнительная таблица основных типов техники

На что смотреть при выборе техники

Перед выбором техники нужно знать ширину самого узкого прохода на маршруте, высоту перекрытий, допустимую нагрузку на плиту и максимальный вес груза. Но габариты — только половина задачи.

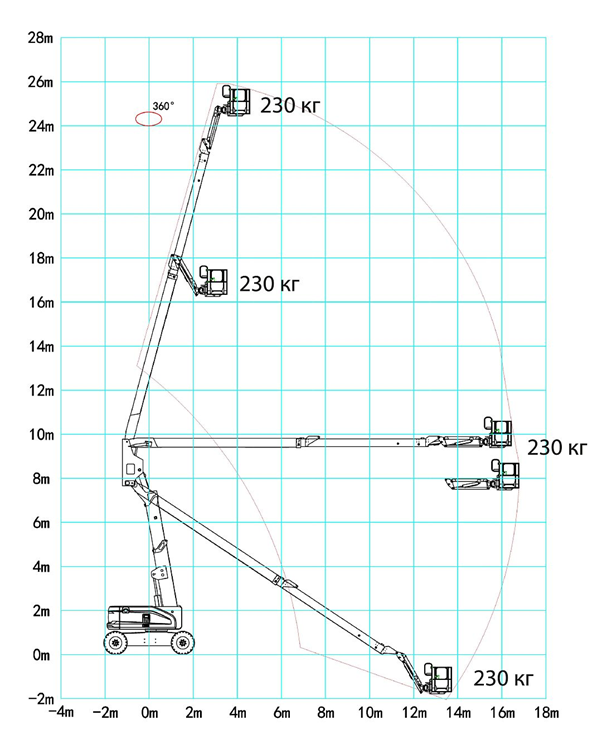

Главное — грузоподъемность и ее связь с диаграммой нагрузки. Диаграмма показывает, какой вес техника может поднять при конкретном вылете и угле стрелы. Например, одна и та же модель на минимальном вылете берет 10 тонн, а на максимальном — уже 2. Без учета диаграммы легко получить перегруз и потерю устойчивости. На предельных значениях счет идет на сотни килограммов.

Следующий параметр — рабочая высота, которая определяет, достанет ли техника до точки монтажа. Рабочая высота — это максимальная точка, до которой дотянется человек с платформы, а высота подъемника — это расстояние от колес до верха платформы в разложенном виде. Разница между ними — примерно 2 метра или средний рост человека. Поэтому при выборе техники нужно смотреть на рабочую высоту: именно она обычно и указывается в параметрах машины.

Далее — маневренность. Машина может пройти в проем и не развернуться внутри. Радиус разворота, крабовый ход, длина базы должны считаться под конкретную планировку, а не «в среднем по больнице»

И последнее — системы безопасности. Датчики наклона и ограничители нагрузки у подъемников, двухконтурный вакуум и влагоотделитель у захватов — то, что отделяет штатную работу от внештатной.

Правильный подбор начинается с рулетки, а не с каталога. Поэтому некоторые компании, которые сдают спецтехнику в аренду, сначала приезжают на объект и оценивают условия — и только потом подбирают технику под конкретные задачи. Это делают не все, но прочитав эту статью, вы уже знаете, кто так работает
